碾环机是环形锻件近净成形设备。工件通常先经下料、加热、镦粗、冲孔成为环形毛坯，再进入辗环机；主辊、芯辊及导向/抱辊共同作用，使金属沿圆周方向流动，完成扩径、减薄、轮廓成形。
在行业资料中，“碾环机”“辗环机”“环轧机”常指同类设备。无锡大桥宣传册以“辗环机 / Ring Rolling Machine”为主，产品覆盖液压与数控系列。
Ring Rolling Machine Encyclopedia
碾环机百科
它通过径向或径轴向轧制，让加热后的环形毛坯连续扩径、减壁、成形，用于轴承圈、汽车轮毂、齿轮坯、管道法兰和工程机械轮件等环形锻件。
- 主要系列
- D51Y 液压、D51YK 数控、D53K 径轴向数控
- 来源企业
- 无锡市大桥轴承机械有限公司
- 典型能力
- 输入环件与毛坯尺寸，自动生成轧制曲线
- 联系方式
- 电话/微信：13771132284
01 / Definition
什么是碾环机
适用锻件
- 轴承内外圈、回转支承环、风电与工程机械用大直径环件
- 汽车轮毂、导轮、齿轮坯、深沟支重轮精锻件
- 管道法兰、扩展成型法兰锻件、超宽齿坯锻件
02 / Principle
工作原理
制坯
坯料加热后经镦粗、冲孔得到环形毛坯，为后续扩径留出金属流动空间。
咬入与扩径
主辊驱动环件旋转，芯辊压入内径，环件壁厚逐步减小，直径同步扩大。
径轴向控制
D53K 等径轴向设备可同时控制径向与轴向轧制，稳定高度、端面和截面轮廓。
曲线轧制
数控系统可依据输入的环件尺寸、毛坯尺寸、轧辊尺寸与材料参数形成轧制曲线。
03 / Series
无锡大桥辗环机系列
D51Y 系列液压辗环机

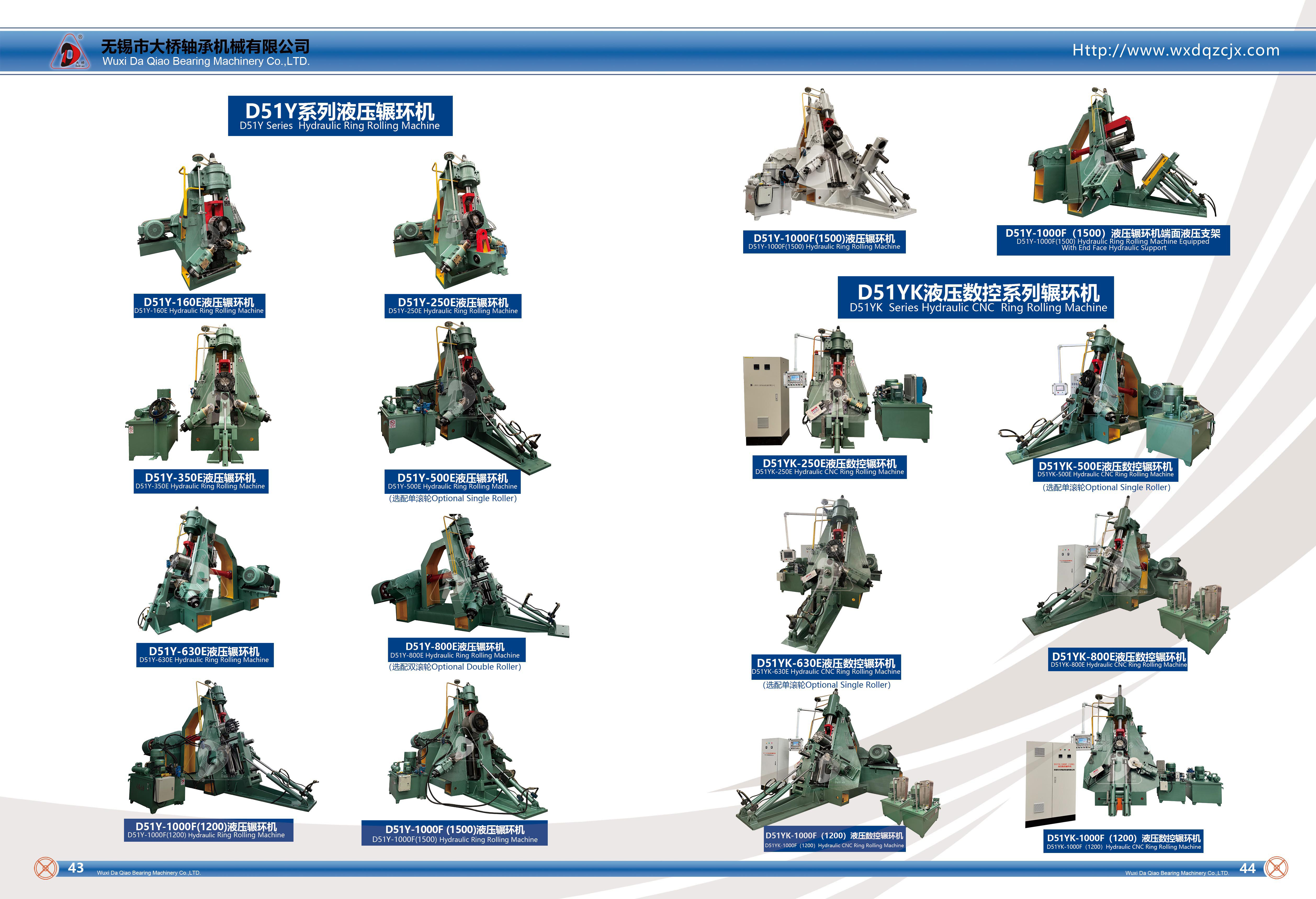

宣传册展示 D51Y-160E、250E、350E、500E、630E、800E、1000F(1200)、1000F(1500) 等机型，适合常规环件扩径与壁厚控制。
部分机型可选单辊或双辊配置，面向轴承圈、法兰、汽车与工程机械环件加工。
D51YK 液压数控系列辗环机
D51YK 在液压辗环基础上加入数控控制，宣传册展示 250E、500E、630E、800E、1000F 等规格。
其特点是通过数控与显示系统管理轧制状态，适合对一致性、自动化和操作可视化要求更高的批量生产。
D53K 系列径轴向数控辗环机
附件说明 D53K 采用 CNC 技术，可对环件径向和轴向同时轧制。操作者输入环件、毛坯、轧辊尺寸及材料牌号等参数后，环件尺寸和机器状态在显示屏中呈现。
这类设备更适合大直径、截面要求复杂或端面高度控制严格的环形锻件。
04 / CNC Operation
数控操作与轧制流程
宣传册中的操作要点
- 电子手轮：采用电子手轮进行操作，宣传册说明简单操作即可完成轧制过程。
- 双屏显示：新式操作台显示工作状态，视野更开阔。
- 自动曲线：输入环件及毛坯尺寸，可自动生成轧制曲线。
- CAR 操作：轧制过程根据轧制曲线自动匹配径向和轴向轧制。
05 / Parameters
常见规格理解
| 系列 | 宣传册出现规格 | 控制方式 | 适合场景 |
|---|---|---|---|
| D51Y | 160E、250E、350E、500E、630E、800E、1000F 等 | 液压 | 常规环件、轴承圈、法兰、齿坯类扩径成形 |
| D51YK | 250E、500E、630E、800E、1000F 等 | 液压数控 | 批量生产、曲线控制、操作状态可视化 |
| D53K | 400 至 12000 等级在附件表格中出现 | CNC 径轴向 | 大直径环件、端面高度控制、复杂截面环件 |
06 / Selection
选型、使用与维护
选型关注点
- 环件外径、内径、壁厚、高度、材料牌号与加热温度范围
- 是否需要轴向高度同步控制，决定选 D51Y/D51YK 还是 D53K
- 产品批量、一致性要求、是否需要自动曲线与双屏操作台
- 轧辊、芯辊、抱辊配置，以及单辊/双辊可选需求
维护要点
- 检查液压油清洁度、压力稳定性、密封件与管路渗漏
- 定期校验主辊、芯辊、抱辊磨损与安装同轴度
- 保存成熟产品的轧制曲线，降低换型调试时间
- 保持操作台、传感器、编码器和显示系统稳定连接
质量判断
- 外径、内径、壁厚和高度是否满足图纸公差
- 端面是否平整，截面是否饱满，是否出现折叠或椭圆
- 轧制曲线是否平稳，环件温降是否受控
- 成形后是否利于后续热处理、车削与磨削余量控制
Source
素材与信息来源
页面内容根据用户提供的《2026版电子宣传册.pdf》整理，图片取自无锡市大桥轴承机械有限公司宣传册页面，经过网页裁切、亮度、对比度和显示比例优化。
